概要

これはMozyの1人アドベントカレンダー 2018 の20日目の記事です。

adventar.org

書こうとした経緯は、こちら

mozy-ok.hatenablog.com

今日の内容

四角形を書いてみるぞ

今日やったこと

今まで知ったことを使って図形を描いてみる
今の画面モードでは、320 x 200 (64000)個の画素がある。その左上を(0,0)として右下を(319, 199) とすると、画像座標(x,y)に対応するVRAMの番地は、
0xa0000 + x + y * 320 で計算できるから、このメモリに色番号を記憶させれば原理上指定した色が出るわけか。
やってみよう
bootpack.c

void io_hlt(void);
void io_cli(void);
void io_out8(int port, int data);
int io_load_eflags(void);
void io_store_eflags(int eflags);

void init_palette(void);
void set_palette(int start, int end, unsigned char *rgb);
void boxfill8(unsigned char *vram, int xsize, unsigned char c, int x0, int y0, int x1, int y1);

#define COL8_000000     0
#define COL8_FF0000     1
#define COL8_00FF00     2
#define COL8_FFFF00     3
#define COL8_0000FF     4
#define COL8_FF00FF     5
#define COL8_00FFFF     6
#define COL8_FFFFFF     7
#define COL8_C6C6C6     8
#define COL8_840000     9
#define COL8_008400     10
#define COL8_848400     11
#define COL8_000084     12
#define COL8_840084     13
#define COL8_008484     14
#define COL8_848484     15

void HariMain(void)
{
    char *p; /* pはBYTE [...]用の番地 */

    init_palette(); /* パレット設定 */

    p = (char *) 0xa0000; /* 番地を代入 */

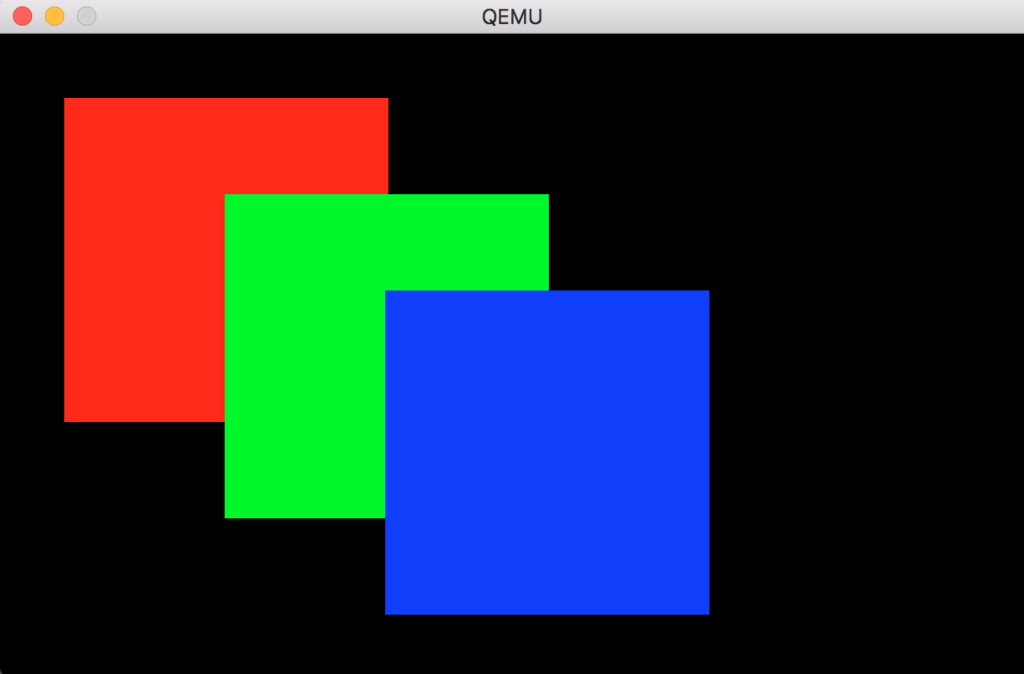

    boxfill8(p, 320, COL8_FF0000,  20,  20, 120, 120);
    boxfill8(p, 320, COL8_00FF00,  70,  50, 170, 150);
    boxfill8(p, 320, COL8_0000FF, 120,  80, 220, 180);

    for (;;) {
        io_hlt();
    }
}

void init_palette(void)
{
    static unsigned char table_rgb[16 * 3] = {
        0x00, 0x00, 0x00,   /*  0:黒 */
        0xff, 0x00, 0x00,   /*  1:明るい赤 */
        0x00, 0xff, 0x00,   /*  2:明るい緑 */
        0xff, 0xff, 0x00,   /*  3:明るい黄色 */
        0x00, 0x00, 0xff,   /*  4:明るい青 */
        0xff, 0x00, 0xff,   /*  5:明るい紫 */
        0x00, 0xff, 0xff,   /*  6:明るい水色 */
        0xff, 0xff, 0xff,   /*  7:白 */
        0xc6, 0xc6, 0xc6,   /*  8:明るい灰色 */
        0x84, 0x00, 0x00,   /*  9:暗い赤 */
        0x00, 0x84, 0x00,   /* 10:暗い緑 */
        0x84, 0x84, 0x00,   /* 11:暗い黄色 */
        0x00, 0x00, 0x84,   /* 12:暗い青 */
        0x84, 0x00, 0x84,   /* 13:暗い紫 */
        0x00, 0x84, 0x84,   /* 14:暗い水色 */
        0x84, 0x84, 0x84    /* 15:暗い灰色 */
    };
    set_palette(0, 15, table_rgb);
    return;

    /* static char 命令は、データにしか使えないけどDB命令相当 */
}

void set_palette(int start, int end, unsigned char *rgb)
{
    int i, eflags;
    eflags = io_load_eflags();  /* 割り込み許可フラグの値を記録する */
    io_cli();                   /* 許可フラグを0にして割り込み禁止にする */
    io_out8(0x03c8, start);
    for (i = start; i <= end; i++) {
        io_out8(0x03c9, rgb[0] / 4);
        io_out8(0x03c9, rgb[1] / 4);
        io_out8(0x03c9, rgb[2] / 4);
        rgb += 3;
    }
    io_store_eflags(eflags);    /* 割り込み許可フラグを元に戻す */
    return;
}

void boxfill8(unsigned char *vram, int xsize, unsigned char c, int x0, int y0, int x1, int y1)
{
    int x, y;
    for (y = y0; y <= y1; y++) {
        for (x = x0; x <= x1; x++)
            vram[y * xsize + x] = c;
    }
    return;
}
